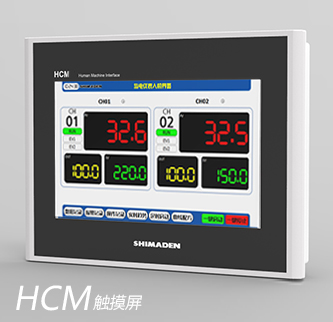

1. 産品介紹

本産品是專爲配套島電品牌系列儀表而開發的一款人機界面産品，目的在于簡化操作，使用戶更加方便的使用島電儀表。

産品特點：

  ◇ 專爲島電儀表量身定做，通過簡單設置即可使用；

  ◇ 全中文菜單，圖形化界面，觸控操作，更加直觀；

  ◇ 增加了溫度趨勢以曲線表現的形式；

  ◇ 增加了對溫度的記錄、查詢功能；

  ◇ 增加了對多台相同系列儀表的支持，最大可連接32塊。

    2. 技術特征

  ◆ 産品型号：HCM系列

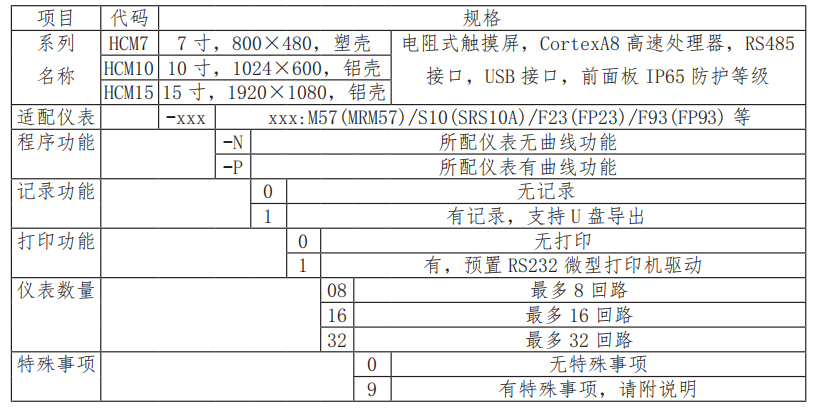

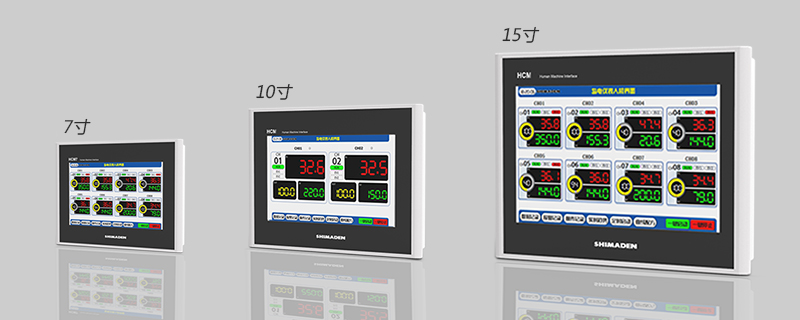

  ◆ 屏幕尺寸：7寸、10寸、15寸

  ◆ 面闆類型：4線模拟電阻式觸摸屏

  ◆ 其他功能：内置時鍾

  ◆ 電源供應：24VDC±20%

  ◆ 工作環境溫度：0~45℃

  ◆ 工作環境濕度：5%~90%@40℃（無凝結）

  ◆ 外形尺寸：192mm×138mm（HCM7）

                      261mm×180mm（HCM10）

                      384mm×284mm（HCM15）

  ◆ 通訊接口 :

    人機界面通過串口與島電儀表進行通訊連接，如無特殊說明，通常情況使用人機界面串口的針腳7（data+）和針腳8（data-）作爲RS485通訊接口。人機界面默認的通訊設置爲：通訊協議Modbus-RTU，波特率9600，通訊格式8N1。儀表地址從1開始分配，按儀表數量遞增。

  ◆ USB接口：

   人機界面的USB接口，可連接U盤用于程序更新、曆史記錄下載等功能，也支持連接有線/無線的鼠标鍵盤，方便桌面式操作。注意：U盤需使用FAT32格式才能夠識别。

  ◆ 其他注意事項：

   ◇請爲電源及通訊可靠接地，通電前請仔細檢查接線是否接對，壓實。

   ◇電源燒毀、進水、摔碰、使用不當等非質量問題造成的損壞不在保修範圍。

   ◇請在允許的工作環境中使用，避免高溫、高濕、強磁、粉塵、高濃氣體等惡劣環境。

   ◇請勿使用尖銳物體按觸屏幕。SHIMADEN

    3. 基礎設置

     本人機界面可通過RS485接口的數據通訊标準與同樣具有RS485接口的設備/儀表進行連接，通訊方式使用MODBUS-RTU協議。

儀表的數據體現在人機界面上，當對應儀表具有某項參數功能并正常通訊時，人機界面對應的數據就會顯示出來，反之當某項數據不能顯示時，則可能儀表不具有此項功能或通訊異常。

    4. 通訊參數設置

   首先确認手中的儀表具有通訊功能，然後對儀表通訊參數進行設定。

   ◇ 通訊協議：根據具體型号不同，島電儀表一般具有島電協議（SHIMADEN）和Modbus協議可供選擇。本人機界面固定使用Modbus-RTU協議。

   ◇ 儀表地址：同一網絡中有多塊儀表時，儀表地址不得重複，建議地址号碼連續設置。

   ◇ 數據格式：本人機界面固定使用8N1的數據格式。

   ◇ 波特率：本人機界面固定使用9600的波特率。

   儀表與人機界面的通訊參數設定必須保持一緻，才能保證正常通訊。

*更多儀表設置請查閱島相關儀表的産品說明書及編程手冊。HCM系列人機界面使用手
